Сегодня я расскажу, как сделать простой блок питания своими руками. Для блока питания на понадобятся:


• трансформатор
• 4 одинаковые диода
• один конденсатор чем больше у него емкость, тем лучше для примера если напряжение 12 вольт, то стоит взять конденсатор на 16 вольт с емкостью 1000 мкФ



Блок питания очень удобен, когда нету поблизости аккумуляторов и батареек. Источник будет - сеть (розетка). Для начала нам надо знать, что если мы трансформатор подключим без диодов и конденсатора мы получим переменное напряжение обозначается . Чтобы получить постоянное напряжение нам нужно сделать диодный мост. Он будет служить нам как двухполупериодный выпрямитель. Ниже приведено обозначение диода на схеме, схема самого блока питания, конденсатор.

Конденсаторы

Конденсаторы вид с боку

Диоды

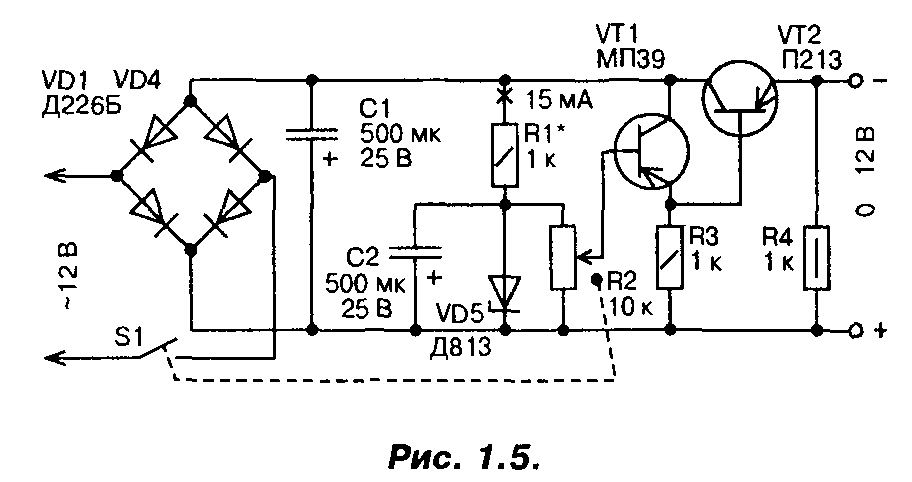

Схема

Диод















Диодный мост делается по такой схеме как нарисовано выше в живую это выглядит так

Диодный мост











Диодный мост мы сделали, подключаем к нему трансформатор как показано на схеме выше. Далее к свободным концам моста мы подсоединяем конденсатор не перепутайте + и – на конденсаторе обозначено где -. После того как подключаем конденсатор проверяем правильно ли все - в живую это выглядит так.

Вид собранной схемы

Вид собранной схемы

Вид собранной схемы















У меня все получилось и работает. Будут вопросы спрашивайте.

Проверка работы











При сборке блока питания будьте предельно внимательны если у вас, что-то не работает то это означает, что вы ошиблись мы не несем никакой ответственности за возможные травмы.
